CLS-BR7便携式净水器产品使用说明书
一、重要提示
1、设备出厂时内装干膜,初次使用时须排放前30分钟产水、浓水,不可使用。
2、若储存气温低于0℃,须向反渗透膜内加防冻液与保护液,以防滤芯结冰冻坏。
3、净水器使用期间不可充电,充电时不可使用。
4、净水器电池低温环境下工作时间会减少。
二、概述
便携式净水器是一种背负式极轻便的野外应急饮用水处理器,用于解决部队官兵野外条件下的生活饮用水净化问题。该装置体积小,重量轻,操作简便,便于维护,工作可靠性高。 其主要技术指标如下:
水源:浑浊度小于300NTU的常规污染的地面水源,其他水质要求应符合《地表水环境质量标准》(GB3838-2002)中III类及以上的水源,特殊情况下也应符合《军队战时饮用水卫生标准》(GJB651-89)的水源选择要求。
净水器尺寸:约350mm×280mm×100mm
包装形式:双肩背囊
产水水质:符合《军队战时饮用水卫生标准》(GJB651-89)
过滤装置二级:活性炭过滤、RO反渗透过滤
额定产水流量:≥7L/h
产品质量≤5kg
锂电池工作时间:正常情况下不少于4小时
出水水质:符合《军队战时饮用水卫生标准》(GJB651-89)。
三、结构与工作原理
(一)结构
本便携式净水器主要由进水泵、活性炭过滤器、反渗透过滤器、电池等主要部件组成。
1.进水泵

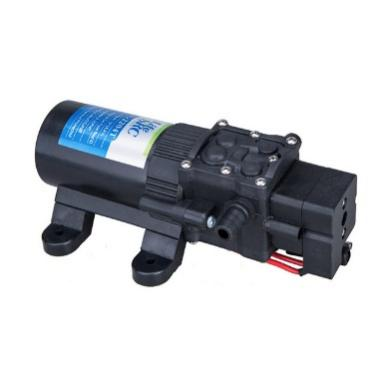

进水泵采用隔膜泵,隔膜泵如下图:
隔膜泵性能参数如下:
电压:DC24V
电流:1.0A
最大流量:2.6L/h
最大压力:4.8bar
进出口尺寸:3/8寸
隔膜泵自带压力开关,当泵出口压力高于设定压力则停泵。若隔膜泵出现持续间断的开停动作,则表示反渗透膜污堵,必须停机,更换反渗透膜。
该隔膜泵运行期间会发热,不可长时间持续运行,需要停机散热。否则可能会对泵造成不可逆损坏。
2.活性炭过滤器

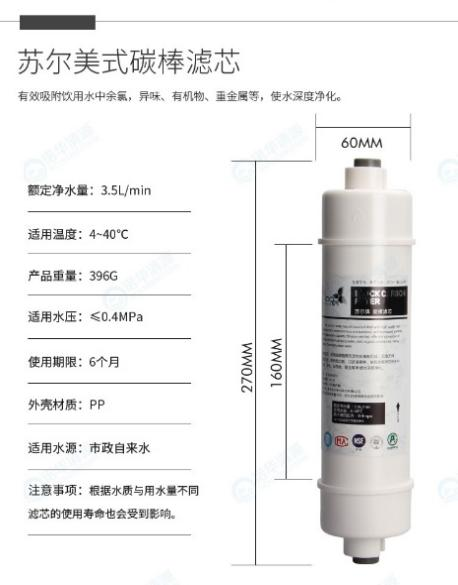

活性炭过滤器采用压缩活性碳棒滤芯,滤芯可有效吸附饮用水中余氯、异味、有机物、重金属等,确保反渗透进水水质。滤芯如下图:
活性炭过滤滤芯参数如下:
额定净水流量:3.5L/min
适用温度:4℃-40℃
适用水压:≤0.4MPa
使用期限:6个月
外壳材质:PP
活性炭滤芯使用寿命根据水质和水量不同,会受到影响。
3.反渗透过滤器

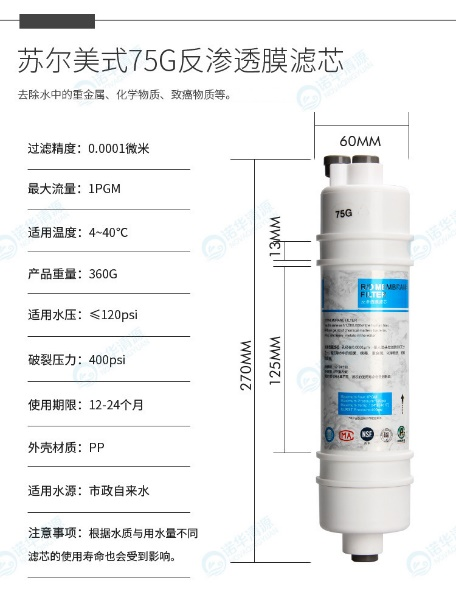

反渗透过滤器采用一体快接反渗透滤芯,滤芯可有效去除水中的重金属、化学物质、有机物、盐分等,确保饮用水安全。滤芯如下图:
反渗透滤芯参数如下:
最大流量:3.78L/min(1GPM)
适用温度:4℃-40℃
适用水压:≤120psi
破裂压力:400psi
使用期限:12-24个月
外壳材质:PP
反渗透滤芯使用寿命根据水质和水量不同,会受到影响。
4.电池
本净水器电源电池采用24V锂电池组,高效聚能,性能稳定。电池组外形如下图:
电池组参数如下:
工作电压:16.8-25.2V
容量:16000mAh
尺寸:115mm×98mm×68mm
适用功率:<240W
接口:DC5.5-2.1公头、母头
不可将电池组暴露在高温地方,如阳光直射的窗台等,这样可能会损坏电池组。
电池不可同时充放电,即充电时不可开机,开机时不可充电。
充电时必须适用配套的专用充电器充电,充电灯变绿后应及时拔除充电器,避免过充。
清洁、干燥、通风的环境中,应避免与腐蚀性物质接触,远离火源及热源。
电池不能过度放电,过度放电会造成非常大的容量损失;低温环境储存使用也会造成电池组容量损失。
不要将电池与金属物体混放,以免金属物体触碰到电池正负极,造成短路,损害电池甚至造成危险;
避免频繁过度充电,过度充电会使电池内部的温度升到很高,对锂离子电池和充电器有害。
电池组应定期做充放电循环,建议不长于三个月检查使用一次,即开机使用并充电。
(二)工作原理
便携式净水器工作原理见下图2-1。
图2-1 便携式净水器工作流程示意图
选择较清洁水体,在进水泵抽吸作用下,原水经过过滤头预过滤去除大颗粒砂石、水草等后,被加压泵入活性炭过滤器,去除颗粒物、部分有机污染物、重金属等,活性炭过滤器出水进入反渗透过滤器,反渗透去除大部分盐分、有机污染物、重金属等污染物,产出安全饮用水,反渗透浓水外排。
四、操作使用
(一)运行准备
将便携式净水器平稳放置在较为坚实平坦的地方,分别接上进水管、浓水管、产水管。(注意:不可接错)
(二)运行
1. 选择较为清洁水体,表面不应有杂物、油污、异味等,将进水管过滤头放入水中,不可放到水底。
2. 确认进水管、浓水管、产水管连接紧密。
3. 拨动手动开关到“ON”,设备启动,开始制水。
4. 首次使用,前半个小时内产水外排。
(三)关闭系统
拨动手动开关到“OFF”,设备停止工作。拆卸进水管、浓水管、产水管,拔出时应将接头处锁环压下去后拔出水管,不可硬拉,避免损坏设备。
(四)充电
确认设备处于停机状态,开关位于“OFF”位置,取随机配置充电器,插入充电口,充电器插入AC220V市电插头,开始充电。
充电器绿灯亮则充满,应及时拔出充电器,不可长时间滞留。
充电时不可使用设备,设备使用时不可充电。
(五))注意事项
1. 系统工作时发现故障应及时排除,不能使装置带故障工作。
2. 便携式净水器投入使用后,应确保其每天使用清洁水运行至少15分钟,所有产水、浓水外排,以防细菌滋生。当装置连续停机时间在48小时以上,必须向反渗透膜壳内灌装保护液或直接更换滤芯。
3. 本净水器出水即可饮用,但存放时间超过一天时应向净化水贮水容器中加入消毒片以维持持续消毒作用。消毒片应选用符合卫生要求的消毒产品,且消毒片处于有效保质期内。
4. 净水器出水有明显异味时,不可使用,必须更换全部滤器滤芯。
5. 应定期检查使用净水器,避免蓄电池因长时间停用而失效。
五、常见故障与排除方法
便携式净水器常见故障、原因及排除方法见下表。
故 障 | 原 因 | 排除方法 |
水泵不启动 | 1.电池点亮不足 2.开关未到位 | 1.电池充电 2.将开关拨到位 |
水泵自吸水不成功 | 1.进水管接头未连接好,漏气/水 2.进水管破裂 3.过滤头未完全沉入水中 4.过滤头污堵 | 1.重新连接好进水管接头 2.更换进水管或用胶带密封好破裂处 3.过滤头沉入水中,并离水面至少10cm 4.清理过滤头 |
活性炭过滤器漏水 | 1.接头松动 2.活性炭过滤器破裂 | 1.检查接头,重新插拔 2.检查更换活性炭过滤器 |
反渗透过滤器漏水 | 1.接头松动 2.反渗透过滤器破裂 | 1.检查接头,重新插拔 2.检查更换反渗透过滤器 |
产水流 量偏小 | 1.活性炭过滤器污堵 2.反渗透过滤器污堵 3.过滤头污堵 4.电池电量低 | 1.更换活性炭过滤器 2.更换反渗透过滤器 3.清理过滤头 4.电池充电 |
六、维护保养
1、当便携式净水器产水量明显下降时,或产水经TDS检测笔检测产水TDS与原水差别不大时,即反渗透过滤器污堵或破损,不可继续使用,必须对反渗透过滤器进行更换。
2、当储存温度低于0℃时,便携式净水器不可带水储存,应更换活性炭滤芯、反渗透滤芯。
3、初次使用,前30分钟产水必须外排,不可使用。
4、初次使用后,每天必须保证可运行至少15分钟,避免过滤器内微生物滋生。如浓水、产水有明显异味,立即停止使用,更换滤芯。
5、应定时检查便携式净水器电池,定期充放电,避免长时间停放导致亏电。
七、其它
1、制造单位质量承诺、售后服务事项等
本产品三年内免费保修,保修期满后本公司负责终身维修,
本公司地址: 陕西省宝鸡市清姜路75号
电话:09173608770
传真:09173608782
邮编:721006
2、随机文件清单
序号 | 名 称 | 单位 | 数量 |
1 | 便携式净水器使用说明书 | 份 | 1 |
2 | 便携式净水器合格证 | 份 | 1 |
3、配置清单
序号 | 名 称 | 单位 | 数量 | 备注 |
1 | 电池充电器 | 个 | 1 | |
2 | 活性炭过滤器滤芯 | 个 | 2 | |
3 | RO反渗透滤芯 | 个 | 1 | |
4 | 水质检测笔 | 只 | 1 | |
5 | 2分快接弯头 | 个 | 6 | |
6 | 2分转接头 | 个 | 2 | |
7 | 2分塑料软管 | 米 | 2 | |
8 | 主机 | 个 | 1 | |
9 | 电源 | 个 | 1 |
